تصویر آگزونومِتْریک (axonometric projection)

تصوير آگزونومِتْريک

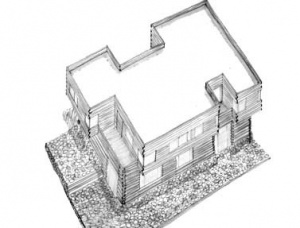

نقشۀ سه‌بعدی یک شیء مانند ساختمان، که در آن پلان کف، اساس نماهای مشهود را تشکیل می‌دهد و حاصل، طرحی است که به‌لحاظ مقیاس درست، اما به‌لحاظ ژرفانمایی (پرسپکتیو)[۱] نادرست است. خطوط عمودی با مقیاس یکسان از کف خارج می‌شوند، و زاویۀ معمولِ تصویر ْ۴۵ است. تصویر هم‌مقیاس یا ایزومتریک[۲]، گونه‌ای از تصویر اگزونومتریک یا تصویر محورسنجه‌ای است که کمی تخت شده باشد.




  1. perspective
  2. isometric
